方法簡述

　　一、絕緣油中溶解氣體組份含量的分析

　　用氣相色譜法測定絕緣油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。

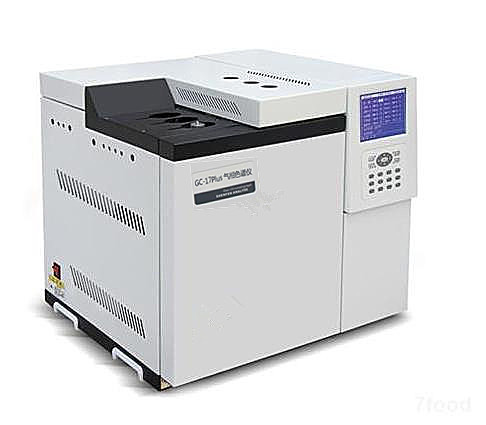

　　GC-17變壓器油色譜儀分析系統采用國標推薦的三檢測器流程，一次進樣即可完成絕緣油中溶解氣體組分(包括氫氣、氧氣、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳)含量的全分析。

　　二、絕緣油中含氣量的測定

　　絕緣油的含氣量是油質監督的一項比較重要的指標。目前根據DL/T450-1991 方法制定的二氧化碳洗脫法僅適用于不含酸性氣體的油品測定，而根據DL/T423-91 方法制定的真空壓差法又因真空儀器的不易普及而存在一定的局限性。變壓器油色譜分析系統的流程設計完全符合中華人民共和國電力行業標準DL/T 703-1999《絕緣油中含氣量的氣相色譜測定法》中有關色譜流程設計的規定。該機配備了高靈敏度的熱導檢測器和氫火焰離子化檢測器，以及一個鎳觸媒轉化爐。其性能滿足DL/T 703-1999《絕緣油中含氣量的氣相色譜測定法》中對氣相色譜儀的要求。

變壓器油色譜儀參數

　　1.工作條件

　　電源：220V,50Hz 環境溫度：15℃～35 ℃

　　環境濕度：5%～95%

　　2.柱箱

　　爐膛尺寸：28×30×17cm

　　操作溫度范圍：高于室溫至450℃

　　溫度設定精度：0.1℃

　　3、進樣口

　　多種進樣口可配：填充柱進樣口，分流不分流進樣口，

　　分流/不分流毛細管柱進樣口

　　4、檢測器

　　氫火焰離子化檢測器(FID)

　　1)信號放大板經特殊處理，在惡劣環境下始終穩定

　　2)自動點火，氫氣泄露保護功能

　　3)使用溫度450℃、

　　蕞小檢出限<10皮克 碳/秒(正十六烷)、

　　動態線性范圍:107(±10%)、

　　數據采集頻率：100hz

　　熱導檢測器(TCD)

　　1)適配填充柱和毛細柱

　　2)穩定時間快，死體積小，平衡時間短

　　3)使用溫度400℃、數據采集頻率：100hz、

　　動態線性范圍:105(±10%)、

　　蕞小檢出限：<1000pg 丙烷/毫升(氦氣)

變壓器油色譜儀配置

　　1、GC-17氣相色譜儀+氫焰檢測器+熱導池檢測器+轉化爐

　　2、電力系統專用工作站+計算機

　　3、振蕩儀

　　4、氮?dú)狻錃?、空氣氣?/span>

　　5、標準氣體

變壓器油色譜儀性能

　　一次進樣，進樣量為1 mL，油中蕞小檢測濃度達到：

　　H₂≤5μL/L O₂，N₂≤25μL/L

　　C₂H₂≤0.1μL/L CO，CO₂≤2μL/L

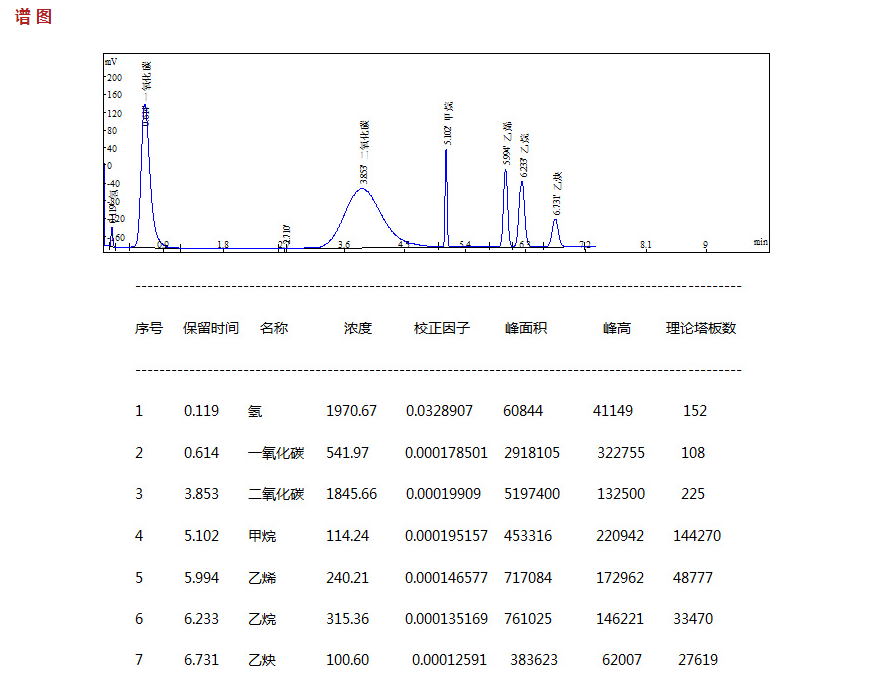

　　溶解氣體組分含量分析實例

變壓器油色譜儀分析條件

　　1、測定組分：H₂、O₂、CO、CO₂、CH₄、C₂H₄、C₂H₆、C₂H₂

　　色譜儀：HF-901A

　　輔助設備：高純氮?dú)?、高純氫氣和干燥空氣，脫氣裝置。

　　色譜柱：專用色譜柱

　　測定條件：柱溫60℃，汽化室60℃，檢測器120℃，、熱導溫度70℃，轉化爐溫度360℃

　　FID量程：109 TCD電流：70mA

　　2、標準氣體組分含量(單位：μL/ L)

　　H₂:1008 O₂:5.41%　 CO:712 CO₂:3016

　　CH₄:101 C₂H₄:101　 C₂H₆:99 C₂H₂:48

功能完善的專用工作站

　　變壓器油色譜工作站是經專業設計具有強大功能的實用數據處理系統，其故障判斷符合新的國家標準，主要性能如下：

　　1 操作便捷：中文WIN9X，XP操作平臺，全中文的窗口界面以及實時操作提示和在線幫助，方便用戶學習使用。

　　2 實時性：真正WINDOWS 環境下的總線實時數據采集，USB接口雙通道數據同時采集，實時顯示色譜峰保留時間。

　　3 高精度：24位的高精度A/D插卡，輸入范圍：-2v～+2v。

　　4 分辨率：+1uV;

　　5 開放式數據管理：保存完整的相關設備信息以及分析結果數據信息。方便增加、修改、刪除，隨意調閱、檢索。開放式數據格式，適用于多用戶數據共享，方便其他數據庫管理軟件訪問以及管理部門的檢索需求。

　　6 自動故障診斷：分析結束自動超標提示、提供符合國標的三比值診斷、TD圖示、組份濃度圖示等多種故障診斷方式。

　　7 輕松定性：可自動或手動編輯峰鑒定表。自動計算校正因子，可以進行多次校正平均。

　　8 靈活的峰識別和處理能力：可以通過設置參數和時間程序或手動修正方式進行色譜峰的識別、刪除及調整基線切割。確保分析結果的準確性。

　　9 靈活的打印功能：提供固定格式和自定義模版格式的結果報告。
