變壓器油色譜儀分析系統工作原理
變壓器油色譜儀分析系統，首先油樣采集單元采集油氣分離后的故障特性氣體；通過載氣把混合故障氣體載入色譜柱，色譜柱把故障特性氣體分離；分離的氣體依順序進入氣相色譜儀檢測器，按出峰順序?qū)收咸匦詺怏w，氫氣(H2)、一氧化碳(CO)、甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2)或二氧化碳(CO2)等分別檢測，并轉換成電信號；采集單元完成數據的轉換和采集，并對采集到的數據進行存儲、計算和分析，得到故障氣體各組份及總烴含量，并通過以太網傳至數據處理服務器，后臺故障診斷專家系統對變壓器油色譜數據進行綜合分析診斷，完成變壓器故障的判定。

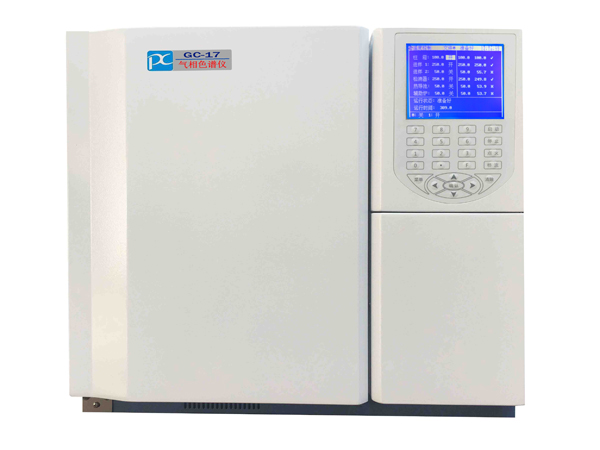

變壓器油色譜儀組成
變壓器油色譜儀由色譜分析系統模塊、通訊模塊、電源模塊及后臺監控工作站等組成。絕緣油色譜分析模塊：油氣分離單元，氣體檢測單元，控制單元等。完成變壓器絕緣油樣采集、油氣分離、自動取樣、組份分離、組份檢測等工作。載氣裝置把樣本氣體組分，通過流動性氣體載入色譜柱進行分離。油氣分離單元采用色譜柱、快速分離出變壓器油中的溶解氣體；氣體檢測單元采用微橋式檢測器，流速穩定、體積小靈敏度高，與實驗室內色譜分析水平相近；通訊模塊：完成數據及控制指令的傳輸功能。
變壓器油色譜儀適用于電力系統絕緣油中溶解氣體組份含量的測定，儀器采用先進多檢測器流程，一次進樣即可完成絕緣油中溶解的7種氣體組分含量的全分析，其對乙炔的檢測濃度可達0.1ppm。儀器采用計算機控制技術，色譜工作站實現信號采集、數據管理和儀器控制等三項功能；儀器配備彩色大屏幕LCD液晶顯示界面，菜單式中文操作，顯示直觀、操作方便。
變壓器油色譜儀主要性能
1、操作便捷：中文WIN9X，XP操作平臺，全中文的窗口界面以及實時操作提示和在線幫助，方便用戶學習使用。
2、開放式數據管理：保存完整的相關設備信息以及分析結果數據信息。方便增加、修改、刪除，隨意調閱、檢索。檢索得到的分析結果數據可以輸出到Word模版打印，方便用戶做各種總結報表。開放式數據格式，適用于多用戶數據共享，方便其他數據庫管理軟件訪問以及管理部門的檢索需求。
3、靈活的峰識別和處理能力：可以通過設置參數和時間程序或手動修正方式進行色譜峰的識別、刪除及調整基線切割。確保分析結果的準確性。
4、設備管理功能：變壓器油色譜儀直觀的設置用戶的設備管理卡片，分析結果根據不同的設備分類保存，令數據的管理一幕了然！
5、靈活的打印功能：提供固定格式和自定義模版格式的結果報告。
