天然氣計量是天然氣生產、貿易、使用不可回避的問題。其計量方法主要有體積計量法、質量計量法和能量計量法。國外發達國家在天然氣國際貿易中采用的計量標準為能量計量法，而我國目前普遍采用的是體積流量法。天然氣作為多組分混合氣體，產地不同，各組分及含量有所區別，這導致即使體積和質量相同，天然氣熱值也存在差異。而能量計量反映的是天然氣的熱能，是最能反映其燃料特點的一種合理和科學的計量方式。我國正在推動天然氣消費，無論是國際貿易還是國內消費的計量和結算都要求盡快推廣天然氣能量計量。
在天然氣能量計量上我國已經有了一些突破性的研究成果。在2020年12月9號“第十三屆中國在線分析儀器應用及發展國際論壇暨展覽會”的大會報告上，重慶科技學院電氣工程學院院長唐德東教授就為我們帶來了一種天然氣熱值計量的新方法。
報告中，唐德東教授先介紹了天然氣熱值計量的必要性與天然氣主要計量方法。天然氣的計量的技術需求與貿易需求以及計量技術的發展趨勢都要求我國天然氣計量方法向能量計量方向發展，這是未來天然氣計量技術發展的必然趨勢。
目前國內外天然氣成分熱值分析普遍使用的方法較多，有氣相色譜法、熱導式熱量?jī)x、NDIR非分光紅外光譜法、多傳感器集成式熱值分析儀、激光拉曼光譜法和可調濾波紅外光譜法。

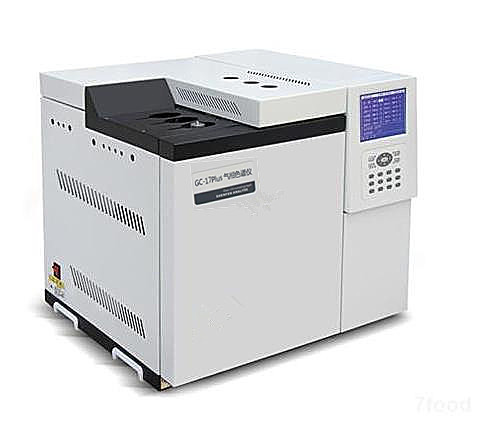

天然氣組分及熱值測定氣相色譜儀內置氫氣發生器，電子線路集成度高，可靠性好，操作簡單，保證儀器質量穩定、可靠，能長期不間斷運行，既保證了工作效率又節約維修費用，自動記憶運行參數，開機不需重設?？赏椒治鎏烊粴庵醒鯕?、氮?dú)狻⒍趸?、甲烷、乙烷、丙烷、異丁烷、正丁烷、異戊烷、正戊烷等各組分含量。含量范圍：0.01%~。通過各組分含量計算出天然氣熱值、華白數、密度等。
分析要求：
天然氣是由多種組分構成的混合物。天然氣的組成是指天然氣中所含的組分及其在可檢測范圍內的相應含量。在檢測時通常所指的組成是指天然氣中甲烷、乙烷等烴類組分和N2、CO2等常見的非烴組分的含量。盡管天然氣還含有如硫化物、水分等雜質，但如果不特別說明，在組成分析時并不檢測這些組分。在商品天然氣的組分分析中，天然氣分析儀，由于天然氣組分相對穩定，只要求對C1至C6的烴類組分進行簡單分析（也稱常規分析）。
天然氣分析儀分析配置
1.氣相色譜儀：熱導檢測器（TCD），內置氫氣發生器；2. 熱值版專用工作站 1套；3.六通閥氣體進樣器（可選在線自動進樣系統）；4.色譜柱：天然氣專用色譜柱1套；5.采樣袋2L；6.常用工具
天然氣分析儀執行標準
GB/T13609-1999 天然氣取樣導則；GB/T13610-2003天然氣的組成分析 氣相色譜法； GB/T17747-1999 天然氣壓縮因子的計算； GB/T17820-1999 天然氣； SY/T7506-1996 天然氣中二氧化碳含量的測定 氫氧化鋇法；GB/T17281-1998 天然氣中丁烷至十六烷烴類的測定 氣相色譜法； SY/T7507-1997 天然氣中水含量的測定 電解法；JJG 700-2016 氣相色譜儀；GB/T 18603-2001 天然氣計量系統技術要求；GB17820-2012天然氣；GB/T11062-2014天然氣發熱量、密度、相對密度計算。
天然氣分析條件及檢測報告
柱溫：室溫40℃； 橋流：100mA；氣化： 80℃； 流量：30mL/min；檢測器：80℃ ；進樣量：1mL。
天然氣分析儀器參數
色譜柱箱：室溫+10℃-399℃；熱導檢測器：（1）采用半擴散式結構（2）電源采用恒流控制方式（3）靈敏度：≥2500mV·ml/mg（正十六烷/異辛烷）。（4）基線噪聲：≤20μV。（5）基線漂移：≤100μV/30min。
天然氣分析儀特點
1.儀器內置氫氣發生器，電子線路集成度高，可靠性好，操作簡單，保證儀器質量穩定、可靠，能長期不間斷運行，既保證了工作效率又節約維修費用，自動記憶運行參數，開機不需重設。
2.儀器帶有斷氣保護系統，防止誤操作引起的儀器損壞。
3.儀器的氣路系統采用高精度閥結構，使得儀器氣體流速的穩定性大大提高，從而獲得良好重現性的分析結果。
4.儀器可分析天然氣中氮?dú)?、二氧化碳、甲烷、乙烷、丙烷、異丁烷、正丁烷、異戊烷、正戊烷等各組分含量。含量范圍：0.01%~100%。通過各組分含量精確計算出天然氣熱值、華白數、密度等。
5.儀器可在化驗室使用，也可在線使用。
天然氣分析儀應用范圍
主要應用于：LNG、CNG加氣站、管道天然氣成分熱值全組份分析、液化氣廠，液化氣站，天然氣公司及天然氣用量大戶等。公司生產的天然氣分析儀可根據用戶要求對以下天然氣組分進行定量定性分析：氫、氧、氮、二氧化碳、甲烷、乙烷、丙烷、異丁烷、正丁烷、新戊烷、異戊烷、正戊烷、己烷、庚烷和硫化氫。
天然氣熱值分析報告
在標準狀態（273.15K、101325Pa）下：平均分子量=16.689；高熱值=40.628(MJ/Nm3)=9703.882(KCal/Nm3)，低熱值=36.607(MJ/Nm3)=8743.419(KCal/Nm3)；高熱值華白數=53.524(MJ/Nm3)=12784.069(KCal/Nm3)，低熱值華白數=48.227(MJ/Nm3)=11518.738(KCal/Nm3)；燃燒勢=79.045；密度=0.7445(kg/m3)，相對密度=0.576；臨界溫度=191.36(K)；臨界壓力=4.374(MPa)。
