變壓器油色譜儀是用色譜法測定變壓器油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。

變壓器油分析色譜儀分析執行標準
GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》
GB/T 7252-2001《變壓器油中溶解氣體分析和判斷導則》
DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》
變壓器油分析色譜儀配置
1、色譜主機：GC-17氣相色譜儀
2、進樣器：填充柱液體進樣口（PIP）
3、轉化器：甲烷轉化爐
4、檢測器：氫火焰檢測器（FID）熱導檢測器（TCD）
5、色譜柱：φ3×1m 不銹鋼
6、氣源：PX系列氮、空、氫氣體發生器或鋼瓶
7、振蕩儀：油樣振蕩脫氣
8、色譜工作站：變壓器油專用雙通道
變壓器油分析色譜儀性能指標
(1)進樣量：一次進樣，進樣量為1mL
(2)定性重復性：偏差≤1%
(3)定量重復性：偏差≤3%

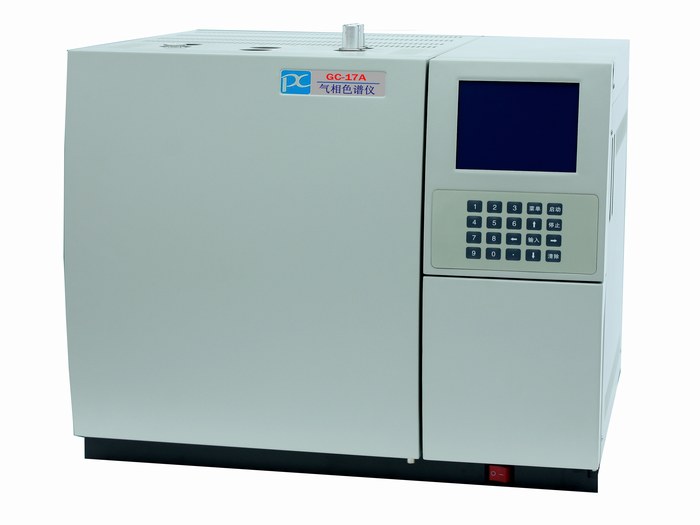

GC-17變壓器油分析色譜儀適用于電力系統變壓器油中溶解氣體組份含量的測定，一次進樣即可完成變壓器油中溶解的7種氣體組分含量的全分析，其對乙炔的最小檢測濃度達0.1ppm。儀器配備大屏幕LCD液晶顯示界面，菜單式中文操作，顯示直觀、操作方便。 儀器采用雙柱并聯分流系統，配有熱導檢測器、雙氫焰檢測器及甲烷轉化器，能一次進樣完成H2、O2 、CO2 、CH4 、C2H2、C2H4、 C2H6、全分析。
