一、用途及應用范圍
頂空進樣器是一種氣相色譜分析的樣品前處理裝置，與其他的樣品預處理，如：溶劑萃取、熱解吸等方法比較，更簡單實用，工作效率更高，色譜分析結果重現性好等優點，是氣相色譜痕量分析的優選方法之一，它廣泛用于：
⑴石油化工： 高聚物單體涂料等中的可揮發性有機物分析；
⑵環境科學： 飲用水可揮發性鹵代烴和工業污水中有機有毒揮發物分析；
⑶衛生、防疫：醫療用品消毒熏蒸殘留分析；
⑷食品行業： 色酒、醋、醬油的質量控制；包裝材料中乙醛等殘留量；浸出油中的6#溶劑殘留量分析等；
⑸香料香精： 啤酒、茶葉中香味分析；
⑹藥品的質檢：藥品中有機殘留溶劑分析；
⑺法醫化學： 血和尿液中的乙醇、酮、醛的測定；
⑻其他： 如土壤中可揮發性有機物的測定等。
二、工作原理
型全自動頂空進樣器其原理是將待測樣品置于一密閉的容器中，通過加熱升溫使待測樣品中揮發性組分從樣品基體中揮發出來，在氣-液（或氣-固）兩相中達到平衡，直接抽取上部氣體進行色譜分析，從而檢測樣品中可揮發性組分的成分和含量。
三、主要功能
1. 可以自動運行最多20個樣品，無需人員值守；
2. 開機自檢，故障報警和提示，自動定位樣品盤；
3. 微機程序控制，主要功能有：
⑴ 方法參數設置、實時動畫顯示工作狀態、運行時間；
⑵ 樣品區、進樣閥和樣品傳輸管，三路均單獨加熱控溫；
⑶ 設定好分析程序，按下運行鍵自動完成整個樣品分析；
⑷ 具有多種擴展功能：動態頂空、吹掃捕集、低溫冷阱；
⑸ 可同步啟動GC、色譜數據處理工作站，也可用外來程序啟動本裝置；
4. 設有外加載氣調節系統，無需對于GC儀器進行任何改裝與變動，即可進行頂空進樣分析。也可選用原儀器載氣；
5. 通過時間編程，自動實現加壓、取樣、進樣、分析和分析后的反吹清洗等功能；
6. 采用壓力平衡進樣技術頂空進樣可得到窄的色譜峰形；
7. 樣品傳輸管和進樣閥有自動反吹功能，避免了不同樣品的交叉污染；
8. 為了配套進口氣相色譜儀使用起來更方便準確，本儀器使用的樣品進樣閥和關鍵元器件均為進口件，還配有針對各種進口儀器的專用接口，連接方便；
9. 對于活性物質分析可選配彈性石英管作為樣品傳送管；
10.可根據客戶要分析的樣品的濃度高低隨時調整進樣量；
11.進樣針頭更換方便，可連接國內外所有型號的GC進樣口。
12.儀器采用獨立空氣進行反吹清洗，大大節約了氮?dú)獾氖褂?/span>
四、技術指標
1. 樣品區溫度控制范圍： 室溫—220℃，以增量1℃任設；
2. 樣品傳送管線溫度控制范圍：室溫—220℃，以增量1℃任設；
3. 閥進樣系統溫度控制范圍: 室溫—220℃，以增量1℃任設；
4. 溫度控制精度： <±0.1℃；
5. 溫度控制梯度： <±0.1℃；
6. 進樣加壓范圍： 0～0.4Mpa(連續可調)；
7. 頂空瓶工位： 20個；
8. 重復性： RSD≤2.5%（200PPm水中乙醇）；
9. 頂空瓶規格： 可選配20ml、10ml；
10.反吹清洗流量： 0～400ml/min（連續可調）；
11.儀器有效尺寸： 450×360×510ｍｍ；
12.儀器的重量： 約25 kg；
五、成套性
1. 全自動頂空進樣器 1臺
2. 備件（含備件清單） 1套
3. 全自動頂空進樣器安裝使用說明書 1份
4. 出廠合格證書 1份
六、開箱驗收和安裝要求
1. 開箱驗收
儀器開箱后，首先根據成套性和備件清單檢查是否齊全，并檢查儀器表面有無機械損傷，如發現問題應及時和儀器制造廠商聯系解決。
2. 安裝要求
2.1環境溫度：10℃～35℃；
2.2相對濕度：<85%；
2.3供電電源：AC（220±22）V，頻率（50±0.5）HZ；
2.4周圍無易燃易爆及腐蝕性氣體，無強烈機械振動、電磁干擾以及因空氣對流造成的溫度急劇變化；
2.5儀器機殼必須與實驗室地線良好接觸等。
七、儀器的組成
1——顯示屏幕：7寸彩色觸摸屏顯示當前功能參數的設定值和實時狀態顯示；
2——壓力表：指示色譜儀的柱前壓 ；
3——壓力表：指示當前加壓氣的壓力值 ；
4——穩壓閥：用于本裝置提供GC載氣時的壓力調節；
5——穩壓閥：用于調節取樣加壓氣的壓力。
后面板局部示意圖
1——電源：AC（220±22）V供電插座（含電源開關和保險絲及備用保險絲）；
2——遙控：紅、黃為同步信號輸出（頂空進樣器進樣時同時啟動其他的設備）；
藍、綠為外部聯動啟動頂空進樣器信號輸入；
3——載氣入口：用所配GC的載氣，作為載氣時的載氣進氣口；
4——空氣入口：頂空進樣器工作（反吹）氣入口。
八、功能及屏幕顯示
1. 狀態顯示
1——樣品編號：左邊數值顯示運行樣品位，右邊數值顯示設置總樣品位；
2——當前動作：實時動畫監控跟蹤每個樣品的運行狀態；
3——運行時間：顯示每個樣品運行時間；
4——溫度控制：顯示設定和實際測量溫度
2.功能說明
共有4個按鍵，分別為：
四個功能鍵：復位、快進、運行、停止
5——運行：按下此鍵，程序?qū)⒏鶕?jù)設置參數運行
6——停止：按下此鍵，程序?qū)⑼Ｖ惯\(yùn)行
7——復位：按下此鍵，程序?qū)悠繁P和各電機調至復位狀態/
8——快進：按下此鍵，程序?qū)⒖爝M(jìn)至下一個樣品工作位
3、參數設置
可根據實際分析要求對樣品數量、加熱時間、分析時間、樣品溫度、六通閥溫度、管線溫度進行設定，設定完畢點底部中間“保存鍵”
九、儀器安裝及操作
1. 儀器安裝
開箱后，將儀器擺放到GC的旁邊（靠近汽化室的一邊），把供給GC載氣的氣路加三通分出一路供給頂空進樣器（接N2入口），堵住載氣入口；連接儀器電源線（220VAC）及儀器同步啟動信號線，紅黃為輸出，藍綠為輸入。
2. 儀器操作
2.1啟動氣相色譜儀到正常的工作狀態；
2.2啟動頂空進樣器進入工作狀態；
2.3把頂空進樣器的樣品傳送管線的針頭插入GC的進樣口中，記下GC的柱前壓力，然后適當調低GC的載氣后，再調節頂空進樣器的載氣壓力至GC所需載氣壓力，然后再關掉GC的載氣；
2.4調節加壓氣的穩壓閥（左側），使其壓力大于頂空進樣器的載氣壓力（右側），通常加壓壓力比載氣壓力高0.02Mpa左右；若使用GC的載氣為頂空進樣器提供進樣載氣，請與廠家聯系；
2.5設置參數
按“設置”按鍵，進入設置頁面，此時顯示為如圖5所示，選定一項參數，點編輯鍵設定參數，
2.6把待分析的樣品瓶放入樣品工位后，按下運行鍵，儀器將按照設置的參數自動依次完成20個樣品的加熱平衡（每個樣品平衡時間10min）和進樣、反吹的過程；進樣的同時頂空進樣器會給氣相色譜和色譜工作站發送啟動信號，從而起到同步作用；進樣結束后儀器會發出蜂鳴聲提示。
2.7實驗結束后關電關氣。
十、故障現象與排除方法
|
故障現象 |
可能原因 |
排除方法 |
|
控制器不工作 |
電源沒有接通 |
檢查是否連接電源 |
|
保險絲斷 |
更換 |
|
|
樣品區不升溫 |
溫度設定錯誤 |
重新設定 |
|
鉑電阻開路 |
檢修或更換 |
|
|
加熱棒壞 |
更換 |
|
|
電磁閥不工作 |
無電源供給 |
檢修 |
|
切換閥壞 |
更換 |
|
|
無峰或峰小 |
程序設定不對 |
重新設置程序 |
|
切換閥不工作 |
檢修或更換 |
|
|
進樣系統漏氣 |
檢漏或重新安裝 |
|
|
樣品瓶密封不好 |
更換 |
|
|
針頭堵 |
更換 |
|
|
沒有清洗管路 |
進樣前要清洗管路 |
十一、制造商的保證
在用戶遵守保管和使用規則的條件下，從制造廠發貨之日起12個月內產品因制造質量不良而發生損壞或不能正常工作時，制造廠無償為用戶修理或更換。
全自動頂空進樣器備件清單
|
序號 |
品 名 |
規 格 |
單位 |
數量 |
備 注 |
|
1 |
頂空瓶 |
20ml |
個 |
100 |
|
|
2 |
頂空瓶蓋墊 |
20mm |
個 |
100 |
|
|
3 |
壓蓋鉗 |
20mm |
把 |
1 |
|
|
4 |
三通接頭 |
M8×1 |
套 |
1 |
|
|
5 |
氣路軟管 |
Ф3 |
米 |
2 |
|
|
6 |
襯管 |
Ф1.6 |
根 |
6 |
不銹鋼 |
|
7 |
密封墊 |
1/8英寸 |
個 |
10 |
|
|
8 |
螺母 |
M8×1 |
個 |
6 |
|
|
9 |
保險絲 |
3A |
個 |
2 |
|
|
10 |
電源線 |
10A |
根 |
1 |
|
|
11 |
信號線 |
|
根 |
1 |
|
|
12 |
針頭 |
Ф0.7 |
根 |
2 |
|
|
13 |
針頭密封墊 |
|
個 |
6 |
|
|
14 |
管線固定器 |
|
個 |
1 |
|
應用案例：
血液中乙醇分析報告
色譜柱：毛細管柱 最高使用溫度：260 ℃
規格：30m*0.32mm
色譜柱評價條件： 檢 測 器：FID 200℃ 定量方法：內標法
柱 溫：40℃ 進 樣 I： 200 ℃
載氣壓力：0.05Mpa
頂空條件： 加壓壓力：0.08MPa 載氣壓力：0.05Mpa
樣品瓶 80℃
閥 110℃
管線 120℃

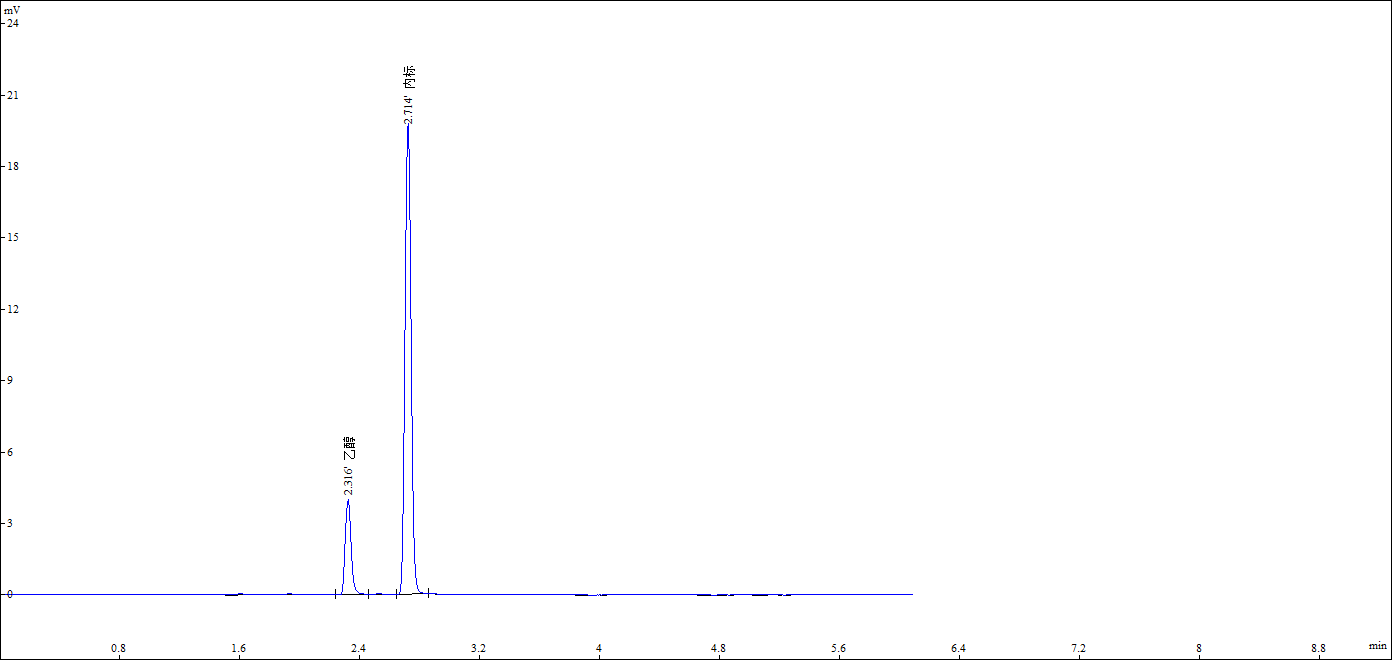

標準曲線濃度： 20，40，60，80，100，200mg/ml 介質：水
────────────────────────────
序號 保留時間 名稱 濃度 峰面積 峰高
────────────────────────────
1 2.316 乙醇 1 11035 4057
2 2.714 內標 100 55950 19995
────────────────────────────
總計 101 66985 24052
醫療器械中環氧乙烷分析報告
色譜柱：毛細管柱 最高使用溫度：240 ℃
規格：30m*0.32mm
色譜柱評價條件： 檢 測 器：FID 定量方法：外標法
柱 溫：60℃ 進 樣 I：180 ℃
載氣壓力：0.05Mpa 進 樣 量：1ml
頂空條件： 加壓壓力：0.08MPa 載氣壓力：0.05Mpa
樣品瓶 60℃ 加壓時間： 5S
閥 60℃ 平衡時間： 4S
管線 80℃ 進樣時間： 3S
反吹時間：120S
標準曲線濃度： 1、2、4、6、8、10ug/mL 介質：水
峰號 峰名 保留時間 峰高 峰面積 含量

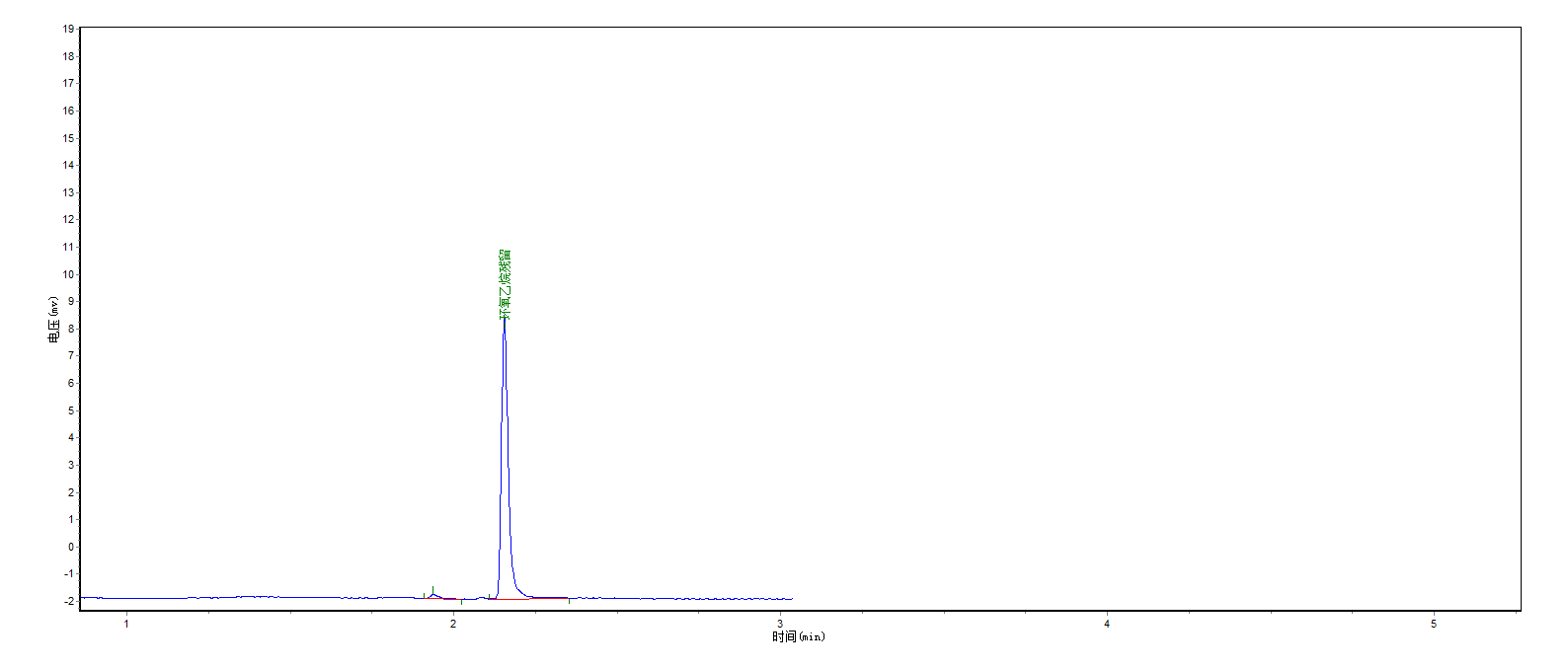

1 環氧乙烷殘留 2.158 10185.600 15367.768 10.000ug/ml
