煤礦井下氣體束管氣相色譜儀監測系統是根據大中小型煤礦自燃火災預報防治工作的要求，對井下任意地點的H2，O2，N2，CO，CO2，CH4，C2H2，C2H4，C2H6，C2H2，C3H8，C3H6,等氣體含量實現24小時連續循環監測，經過對自燃火災標志氣體的確定和分析，及時預測報告發火地點地方溫度變化，給煤礦自燃火災和礦井瓦斯事故的防治工作提供科學依據。

該產品嚴格按照《GB/T30431-2013實驗室氣相色譜儀》、《JJG700-2015氣相色譜儀檢定規程》標準要求生產制造、檢定。該整套分析監測系統采用微機控制自動進樣，采用雙柱并聯、串聯熱導檢測器、甲烷轉化爐、雙氫焰檢測器的氣路流程，電動十通閥一次進樣完成對井下氣體中的全分析，配置專用專用煤礦氣體色譜分析系統軟件，具有分析功能強、分離效果、靈敏度高、重現性好、操作簡單、穩定可靠等特點，可完全滿足井下氣體束管監測分析的需要，提高實驗室工作效率，降低使用操作操作根本。

工作原理

系統在計算機的控制下，將井下已經敷設束管地點的氣體連續不斷輸送到采集控制柜中，進入色譜儀進行檢測分析，分析結果自動存入數據庫，并以不同形式輸出。

煤礦井下氣體束管氣相色譜儀監測系統組成

1.  束管專用氣相色譜儀；2. 數據采集處理部分；3. 氣體采樣控制柜部分；4. 氣路管路部分；5. 慮水濾塵部分。

適用領域: 煤礦井下瓦斯氣體成份濃度在線或離線監測，確保井下作業生產安全。

一、監測成份及濃度范圍

     O2：    20~1%

     N2：    78~1%

     CH4：  0.5PPm～10%

     CO：    1PPm～0.3%

     CO2：  1PPm～0.5%

     C2H6：0.5PPm～0.3%

     C2H4：0.5PPm～0.3%

     C2H2：0.5PPm～0.3%

二、儀器特點

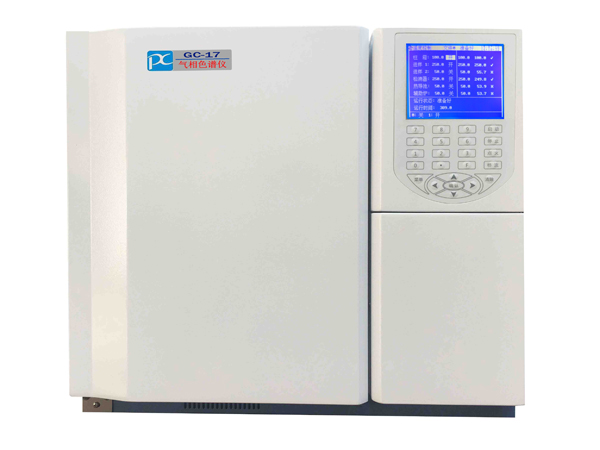

1、穩定的GC-17氣相色譜儀主機，運行可靠穩定。

采用熱導檢測器(TCD)、氫火焰離子化檢測器(FID)檢測，并裝有甲烷化轉化裝置。

2、采用電動十通閥一次取樣自動進樣，自動啟動工作站，三填充柱分離，對礦井氣中H2、O2、N2、CH4、CO、CO2、C2H6、C2H4、C2H2全分析。

3、可以選擇自動進樣系統。

4、可配多通道礦井氣體自動取樣裝置，每個通道氣路獨立，互不干擾，死體積小，取樣代表性好。

5、可配4或8升鋁瓶裝多組份標準混合氣，方便分析定量。

6、雙通道色譜工作站，支持Windows 98/2000/XP操作系統，色譜分析譜圖儲存、數據處理、報告打印。

三、主機介紹

1、超大液晶藍屏、中文顯示、中文鍵盤輸入，顯示內容豐富、信息量大，能對溫度、流量等各種參數實時監控。

2、對各加熱區實行自動監控，加熱區超溫后會自動切斷加熱電源。

3、具有斷氣保護功能，當載氣壓力低于0.1MPa時，儀器會自動報警并切斷加熱電源、熱導橋電流。

4、具有參數儲存功能，儀器關機后下次開機只需打開儀器電源總開關，儀器會自動按上次關機前的狀態運行，實現了真正的“一鍵開機”功能，或掉電后恢復供電儀器會自動恢復到掉電前的運行狀態。

5、具有故障自診斷功能，儀器對各運行參數實時檢測，當系統出現異常時，微機系統會自動保護儀器。

6、氣路系統采用獨特的穩壓流程設計，減小了氣體進樣是壓力波動對檢測器的沖擊，從而減小了沖擊峰對分析的影響，保證了分析結果的準確性。

7、整機一改傳統三箱式設計，采用了兩箱式設計，內藏式氣路系統，使儀器外觀更加整潔、美觀，提高了儀器操作的安全性。

8、載氣、氫氣、空氣均使用壓力表指示，使操作者對色譜分析條件一目了然，易于操作。

9、主要及關鍵部件均采用進口元器件，延長了整機的使用壽命，減少了維護費用。

10、儀器在出廠前經過充分的調試，儀器到達使用現場后，用戶只需通氣后打開電源即可使用，操作極為簡便。

11、進樣口、檢測器、轉化爐均采用模塊化設計，拆裝十分方便，沒有任何色譜儀操作經驗者也可以方便的拆裝、更換。

12、超大柱箱（300×285×260mm、22L），使拆裝色譜柱更為方便。

詳細說明：

1、 控溫范圍：室溫+5℃～400℃

2、 溫控精度：±0.1℃

3、 穩定時間：≤30min

4、 檢知濃度：H2≤2uL/L

                  O2≤10uL/L

                  N2≤20uL/L

                  CO≤1uL/L

                  CO2≤5uL/L

CH4、C2H4、C2H6、C2H2≤0.1uL/L
