一、固定污染源VOCs揮發性有 機物(非甲烷總烴+苯系物)在線監測系統產品介紹
固定污染源VOCs揮發性有 機物(非甲烷總烴+苯系物)在線監測系統采用全 程高溫抽取法對樣氣進行抽取，采用氣相色譜儀——氫火焰離子化檢測技 術(GC-FID)對固定污染源揮發性有 機物排放進行在線監測。該系統由 VOCs（甲烷、非甲烷總烴、苯系物）監測子系統和數據采集與處理子系統構成。
VOCs監測子系統主要由采樣探頭、伴熱管線、預處理單元、 VOCs分析儀、電控單元組成，測量時煙氣由機柜內的高溫采樣泵抽取，樣氣全 程高溫在180℃以上，經由采樣探頭、高溫伴熱管線、除塵過濾器后通入VOCs分析儀進行測量。為保 證測量的長期準確性，系統集成有氮?dú)狻?biāo)氣和〇氣，定期對系統進行〇點和量程的標定。
本系統具有現場數據實時傳送、遠程故障診斷、報表統計和圖形數據分析等功能，組網〇活，運行成本低。同時，系統采用模塊化結構，組合方便，并且能夠完荃滿 足與企業內 部的DCS系統和環 保部門數據系統通訊的要求。
二、固定污染源VOCs揮發性有 機物(非甲烷總烴+苯系物)在線監測系統特點
1、采用氣相色譜儀/火焰離子檢測法(GC-FID)進行檢測，符合VOCs檢測標準方法；
2、預處理方法符合固定污染源廢氣測量標準，方法可 靠性高；
3、系統采用全熱法，從采樣到分析全 程高溫，無 需除水，有 效避 免樣品損失，監測數據準確可 靠；
4、具有快 速旁通流路，儀表采樣響應速度快；
5、具備自動吹掃功能，可自動去 除探頭濾芯表面的粉塵，延 長探頭使用壽命；
6、具備自動校準功能，支持全 程自動校準，無 需值守，減少人工維護量；
7、系統可監測總烴、甲烷、非甲烷總烴、苯系物、惡臭以及上百種有 機廢氣等，可滿 足不同客戶的監測需求；
三、固定污染源VOCs揮發性有 機物(非甲烷總烴+苯系物)在線監測系統技 術原理
針對揮發性有 機物廢氣排口水汽含量高、排放濃度高、排口溫度高、工況復雜等特點，系統采用全 程高溫伴熱技 術，對樣品由取樣裝置開始至分析儀測量組件全 程 進行180℃高溫加熱。以高溫取樣泵為動力源，將樣品經高溫除塵過濾后送在線式氣相色譜儀進行分析測量。

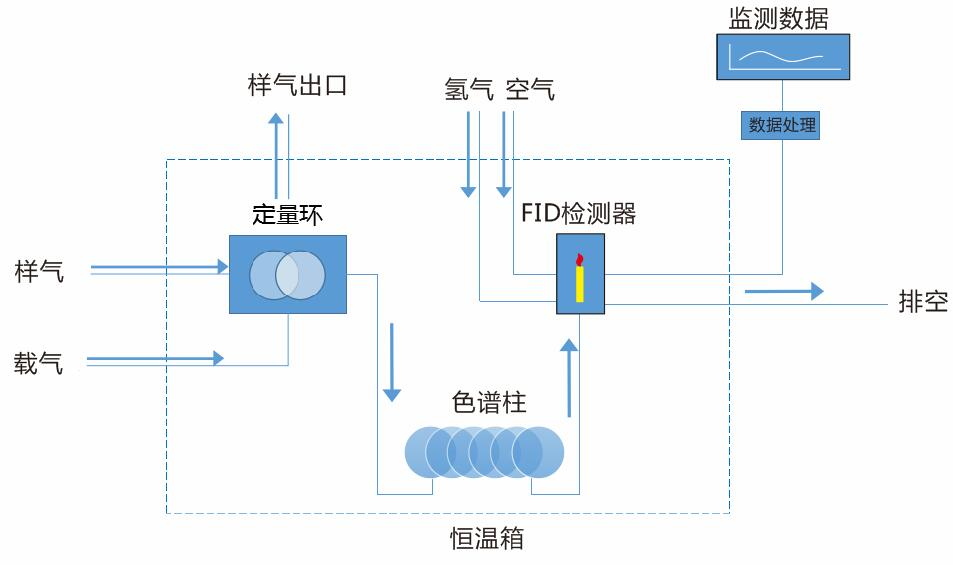

揮發性有 機物在線檢測示意圖
樣品送入定量環后，在載氣的作用下定量環中的樣品被送至色譜柱中進行分離，分離后的樣品組分分別導 入氫火焰離子化檢測器(FID)進行檢測即 可得到準確的定性定量結果。系統每個分析周期完成后即 可生成一組同時包含目標組分的定性定量數據。
四、固定污染源VOCs揮發性有 機物(非甲烷總烴+苯系物)在線監測系統優 勢
優 勢1：基于抽取式全 程高溫伴熱法，采用高溫抽取技 術無 需對抽取的樣氣進行冷凝除水預處理即 可精 確測量，避 免了傳統冷凝抽取方法
預處理除雜，冷凝造成揮發性有 機物損失及管路易被腐蝕和結晶堵塞的缺點；
優 勢2：系統自動化程序高,完善的自檢及溫度報警功能，儀器定期可進行自動校正，長期測定的準確性；
優 勢3：采樣運用粉塵精密過濾技 術與定時反吹技 術相結合，有 效解決采樣管路易堵塞的難題，適用高濕、高塵、高溫、高腐蝕性等惡劣環境；
優 勢4：采用氫火焰離子檢測技 術（FID），可測量大多數有 機化合物且適用于高沸點組分（200℃以上）；可同時測量NMHC和其它特征污染物，如苯、甲苯、乙苯、二甲苯等；色譜柱分離技 術，樣品含量不受其它組分的干擾；先 進的柱切技 術，縮短分析周期。
優 勢5：模塊化設計，維護操作簡單快捷；程序溫控，測量精度高；完 備的通訊功能，支持多樣化接口。
優 勢6：設備維護量低、使用壽 命長
設備重要部件選擇進 口品牌，保 證設備長期連續、穩定運行。

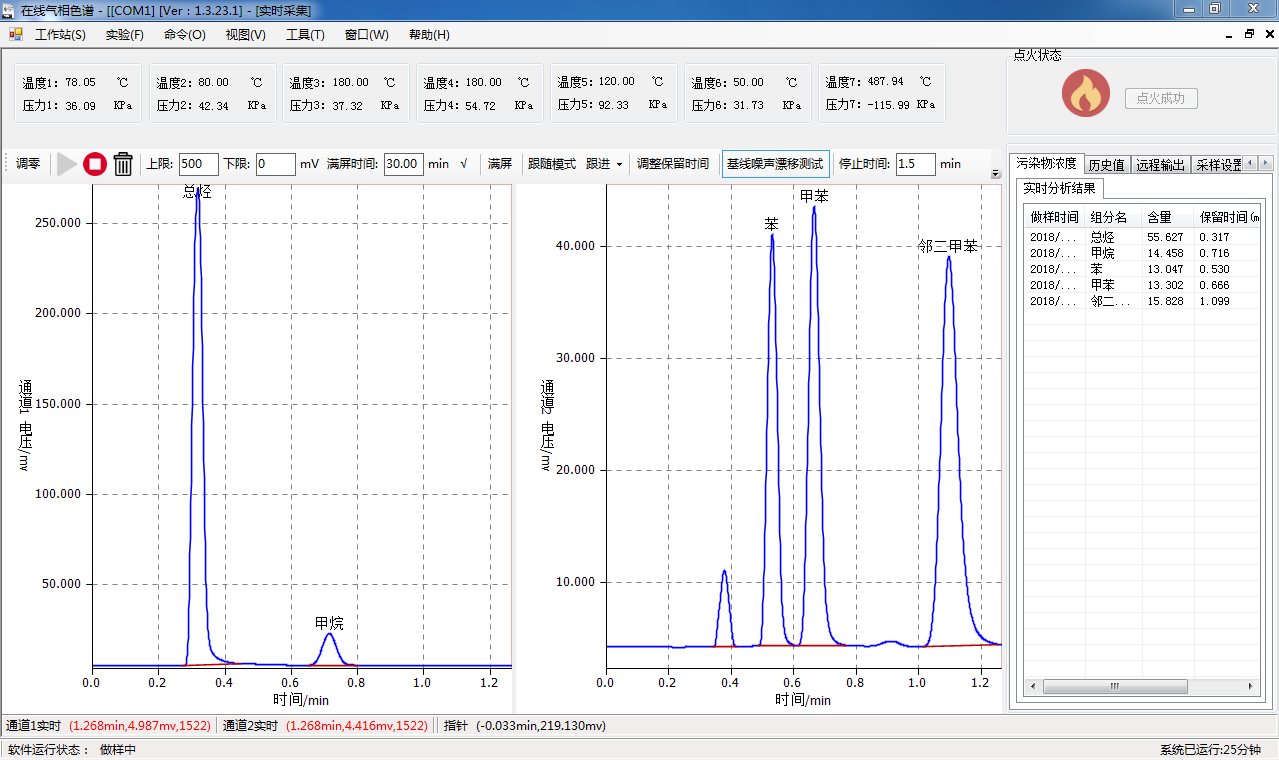

五、固定污染源VOCs揮發性有 機物(非甲烷總烴+苯系物)在線監測系統分析界面展示

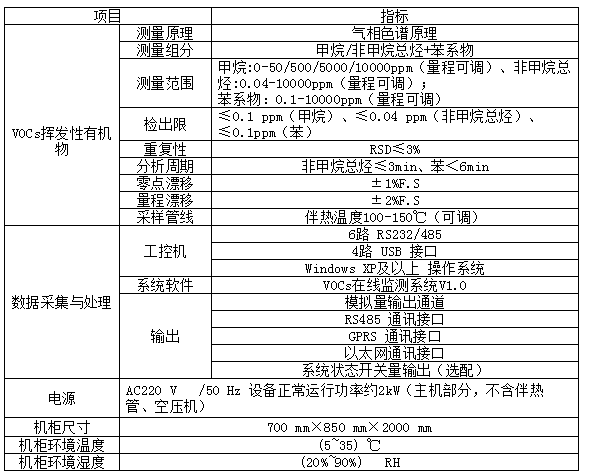

六、固定污染源VOCs揮發性有 機物(非甲烷總烴+苯系物)在線監測系統參數

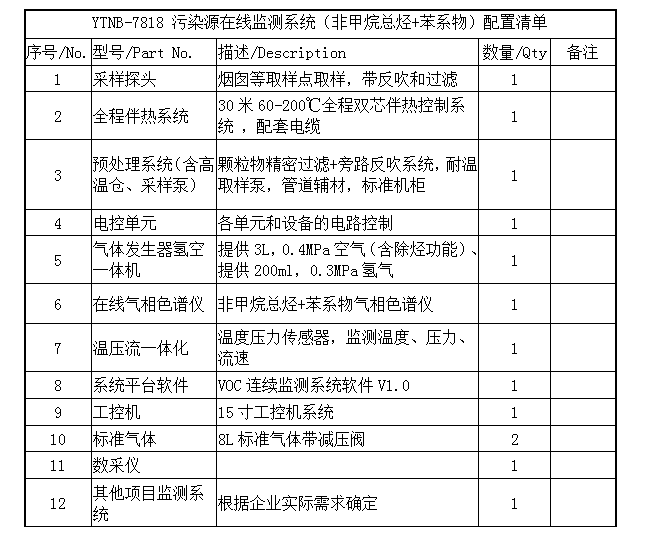

七、固定污染源VOCs揮發性有 機物(非甲烷總烴+苯系物)在線監測系統配置清單
八、適用范圍
地域：所 有區域，涉及VOC排放企業均適用。
行業：石化、印刷、噴涂、電子元件生產廠、家具生產廠、橡膠制品生產等。
適用范圍：企業排氣筒揮發性有 機物（VOCs）排放監測。
