儀器特點
PXGC-17甲烷/非甲烷總烴/苯系物在線氣相色譜儀是針對目前國內環保行業對空氣質量檢測的要求，根據《HJ/T38-1999》標準，在實驗室非甲烷總烴色譜分析儀的基礎上，采用本公司油田錄井、礦井氣體在線分析的技術，融合國內外同行業的先進經驗，自行開發的一款新產品。本產品在具備各種性能指標要求的前提下，針對用戶的具體要求，做到客戶滿意。
儀器原理
儀器采用專用色譜柱組合、中心切割加反吹技術和氫火焰離子化檢測器(FID)技術相結合進行甲烷、非甲烷總烴和苯系物的檢測。樣品全程保溫180℃經過濾采集到定量環后，切換進樣閥，在載氣的帶動下樣品分別進入色譜柱中分離。其中第一路總烴進入FID檢測器中檢測得到，第二路氧氣和甲烷從PQ色譜柱中分離，進入Q色譜柱中，切換閥位置后烴類被反吹，甲烷進入FID檢測器檢測得到。第三路樣品苯、甲苯、二甲苯、乙苯等經分析柱中分離后進入FID檢測器檢測.
儀器性能：
?采用高靈敏度FID檢測器。全程流路保溫180℃設計，無水汽凝結，避免部件腐蝕退化,適用于高溫/高濕/腐蝕性的工況;
?獨特的色譜柱切換和組合技術，先進的模塊化放大系統儀器電路實行高度集成，模塊化設計，運行穩定好;
?在實現全反控功能的基礎上，實時顯示各種數據譜圖。全自動十通閥在線實時進樣，專用色譜柱，分析速度快，25秒即出峰并保證樣品無殘留，分析量程寬（線性范圍做到107）;
?儀器具有開機自檢，斷電保護，自動重啟，自動點火、自動校正等各種功能;
?非甲烷總烴和苯、甲苯、二甲苯等組分同時在線檢測;數據處理系統可與各種中控系統的數據傳輸模塊對接，確保做到實時采樣，遠程控制，實時傳輸，實時出結果。免維護運行設計，真正意義上的在線分析。
應用領域
石油化工、印刷、噴涂等有組織有機廢氣排放在線監測、有機廢氣回收、治理前/后的在線監測。
技術參數：
項 目 指標參數
檢測范圍 甲烷、非甲烷總烴和總烴、苯、甲苯、乙苯、二甲苯
量 程 甲烷(0.1～10000)ppm;非甲烷總烴(0.05～10000)ppm; (0.1～ 10000)ppm可選)
檢測器 氫火焰離子化檢測器(FID)
檢出限 ≤0.1ppm(甲烷) 0.05ppm (非甲烷總烴)，≤0.1ppm(苯)
重復性 RSD≤3%(總烴/苯)
分析周期 非甲烷總烴<60s,苯< 6min
功率電源 <400W, 220V AC/50Hz
工作環境 溫度:(-10～50)℃, 濕度: (10%～90%) RH
氣源要求 載氣:高純氮?dú)?≥99.999%);燃燒氣:高純氫氣(≥99.999%)
助燃?xì)?nbsp; 零級空氣(烴類<10PPb)
輸 出 4～20mA、RS232/RS485、 以太網
尺 寸 19”標準機箱，5U

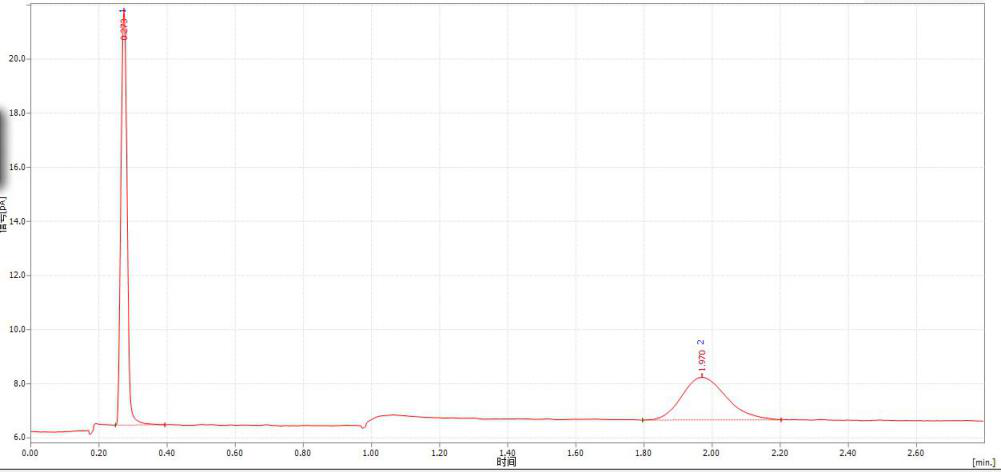

參考譜圖：

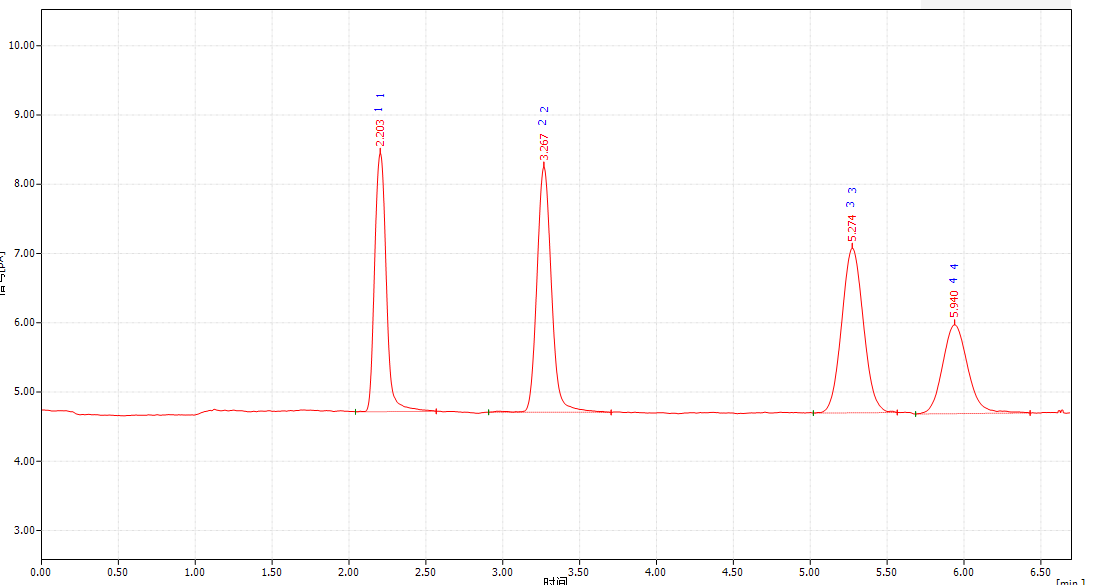

參考譜圖：
